钨钢刀精度▶一行标准

发布时间:2021-10-23 点击次数:2906

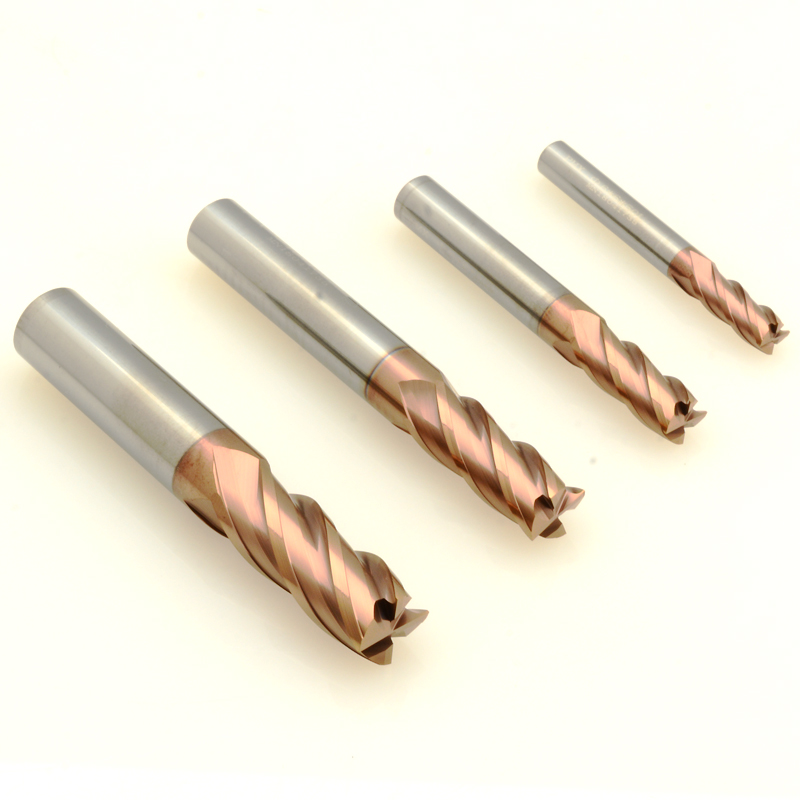

PMX MONMO 一行 4刃平底刀 (5).jpg

关于合金刀的精度
①:柄径

h6~h5
(--热缩刀柄的最低要求柄径h6
D4/D6=0~-0.008  h6
D4/D6=0~-0.005  h5

D8/10=0~-0.009  h6
D8/10=0~-0.006  h5

D12/16=0~-0.011  h6
D12/16=0~-0.008  h5

D20/25=0~-0.013  h6
D20/25=0~-0.009  h5


②:平刀


刃径:同柄-0.02,变柄0~-0.015
同柄=刃径与柄径一样
变柄=刃径与柄径不一样(例:刃径1*柄4)


③:球刀


球刀R公差

≤R4.0    +-0.005

>R4.0  +-0.01


④:圆鼻刀


圆鼻R角:+-0.01



刃长H:所有系列

≤4mm  0~+1.0

>4mm  0~+1.5

⑥总长L:所有系列:+-1.0

跳动:所有系列:<0.005


⑧各柄径屁股C角要求

D3=C0.2

D4=C0.3

D6=C0.5

D8=C0.6

D10=C0.8

D12=C0.8

D16=C1.0

D20=C1.2


C角公差要求:

C+0.2

C角粗糙度6.3


⑨更高精度的“柄径”特殊要求:

D3~D20  -0.002~-0.006


▶一行合金刀所有系列均按此标准执行!


特别提示

关于“球刀”“精加工”余量的说明:


余量:0.01~0.05


>R1

建议余量:0.02~0.05


HRC58~62

建议余量:0.02~0.03


建议余量:<0.02


HRC58~62

建议余量:<0.01


提示:

1:要想获得高精度的加工效果,中光的“实际余量”至关重要,“实际余量”与“程序余量”会有差异;

2:要想三次元一次过,必须严格控制“中光余量”至“0.01~0.05”,建议中光程序:中1 中2 中3,切勿使用1把“旧刀”搞定中光,否则精加工程序会浪费大量时间。


--更多的余量(举例:留0.08~0.1)只会让刀具崩缺的更快、寿命更短!
